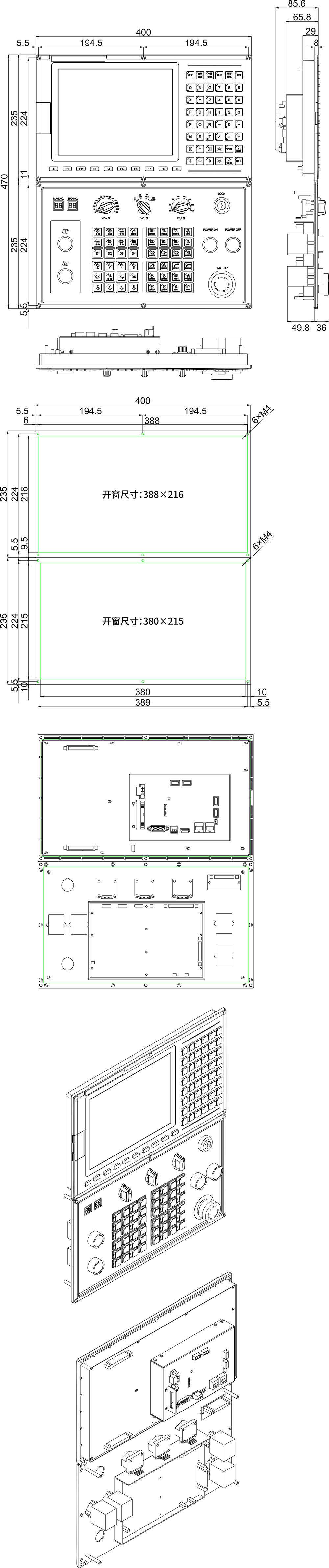

B系列10.4寸铣床数控系统（横式）
400MA3-H
关注次数：次
商品类型：400M系列
产品介绍
1. 高清液晶显示屏
2. 支持3.4轴（XYZ或XYZ+第四轴）数控铣床控制
3. 支持常规图形对话式编程，操作简单
4. 加工模式全面：不仅支持常规的铣削加工，还可进行孔及螺纹加工，包括钻、扩、铰、锪、镗削以及使用铣刀铣削不同尺寸的孔等多种加工方式，适用于多种零件的加工
5. EtherCAT或MⅢ总线控制，实时性更高，维护更方便
6. 支持选配物联网，实时获取加工数据，管理更方便
硬件介绍
1. 多核CPU架构，超大算力平台，操作更流畅。
2. 配备2GB存储空间，程序运行流畅无阻，轻松驾驭多样任务。
3. 高抗干扰设计，通过4.5KV EFT测试，并通过CE认证。
4. 支持高稳定性RS485通迅，扩展周边设备更可靠。
5. 支持高速USB3.0通讯，资料备份，程序导入更快捷。
6. 支持超长时间掉电保持，用户实时数据记录更可靠。
7. 采用高分辨率彩色显示，显示更加清晰
8. IO点数最大支持32位。
9. 采用高性能CPU,作为数控系统的核心运算部件，负责处理和执行各种数控指令、程序以及进行数据运算等任务。高性能的CPU能够快速响应和处理大量的指令信息，确保系统的实时性和高效性。
10. 预读单节数1000 Block/s
11. 辅助面板旋钮式倍率切换、数码管显示当前刀号，操作更为便捷
软件（功能）介绍
1. RT-Linux嵌入式控制系统平台
2. 全编译执行模块
3. 组态型物联网开发平台
4. 远程协助故障诊断与升级
5. 平台化设计理念
6. 64 Bit高速高精轮廓控制
7. 常规图形对话式辅助程序编辑
8. 特殊曲线加工：支持抛物线、样条曲线的恒线速加工，使加工表面光洁度更高
11. 执行速度快：PLC扫描时间短，能快速响应加工指令，提高加工效率
12. 支持各类标注铣床，各类补偿，简易龙门轴
13. 支持各类刀库，如斗笠刀库，圆盘刀库，伺服刀库
特色功能
1. 高速钻孔攻牙
攻牙退刀速度可设定，最大可达300%；攻牙异常退刀功能；钻孔攻牙重叠技术，钻孔效率可提升10%；攻牙在线监控，快速完成调试。
2. 自动刀长测量
通过G31功能并搭配外部传感器实现刀长的自动测量功能，通过模板程序补偿到刀长补正。频率响应高达20KHz，为高速检测功能提供有效解决方案，大幅减少因响应速度不快，重复精度不高导致的检测误差。
3. 圆度误差分析
循圆功能：圆度误差分析，支持速度前馈，减小高速加工中的跟随误差，提高轮廓精度；摩擦力补偿，消除轮廓或曲面象限痕，提高表面质量。
产品系列 | 400M | 600M | 800M | |||
功能选型 | 400MA | 600MB | 800MC | |||
产品型号 | 400MA1-H | 400MA2-H(V) 400MA3-H(V) 400MA4-V | 600MB2-H(V) | 600MB3-H(V) 600MB4-V | 800MC2-H(V) | 800MC3-H(V) 800MC4-V |
► 系统规格 | ||||||
安装⽅式 | 横式 | 立式/横式 | 立式/横式 | 立式/横式 | 立式/横式 | 立式/横式 |
显⽰屏尺⼨ | 7寸 | 8寸/10.4寸/15寸 | 8寸/10.4寸/15寸 | 8寸/10.4寸/15寸 | 8寸/10.4寸/15寸 | 8寸/10.4寸/15寸 |
最⼤轴数（含主轴） | 标准6(最大6) | 标准4(最大6) | 标准7(最大14) | 标准7(最大14) | 标准7(最大28) | 标准7(最大28) |
最⼤通道数 | 标准1(最大1) | 标准1(最大1) | 标准1(最大2) | 标准1(最大2) | 标准7(最大4) | 标准7(最大4) |
单个通道最⼤联动轴数 | 4（XYZA） | 4（XYZA） | 5（XYZAB或XYZAC或XYZBC） | 5（XYZAB或XYZAC或XYZBC） | 5（XYZAB或XYZAC或XYZBC），带RTCP | 5（XYZAB或XYZAC或XYZBC），带RTCP |
单个通道最⼤主轴数量 | 标准1（最大1） | 标准1（最大1） | 标准1（最大3） | 标准1（最大3） | 标准1（最大10） | 标准1（最大10） |
应用场合（轴向分布） | 经济型铣床、简易铣床、炮塔铣、桌面铣床、钻攻机： XYZ+主轴+刀库 XYZ+第4轴+主轴+刀库 | 加工中心、钻攻机： 【XYZ+主轴+刀库 】*通道 【XYZ+第四轴+主轴+刀库】*通道 【XYZ+第四、五轴+主轴+刀库】*通道 | 五轴五联动加工中心(带RTCP)、多通道铣床（三通道及以上）： 【XYZ+第四、五轴+主轴+刀库】*通道 | |||
DA/AD | 选配拓展 | 选配拓展 | 选配拓展 | 选配拓展 | 选配拓展 | 选配拓展 |
操作系统 | LinuxRT | LinuxRT | LinuxRT | LinuxRT | LinuxRT | LinuxRT |
内存 | 1GB | 2GB | 2GB | 2GB | 2GB | 2GB |
程式容量 | 4GB | 4GB | 8GB | 8GB | 8GB | 8GB |
预读单节数 | 1000b/s | 1000b/s | 2000b/s | 2000b/s | 8000b/s | 8000b/s |
最⼤⼑具补偿组数 | 160组 | 160组 | 160组 | 160组 | 160组 | 160组 |
传输 | USB/RS485/LAN/WIFI | USB/RS485/LAN/WIFI | USB/RS485/LAN/WIFI | USB/RS485/LAN/WIFI | USB/RS485/LAN/WIFI | USB/RS485/LAN/WIFI |
总线功能 | EtherCAT总线 | MECHATROLINK-Ⅲ（选配）、EtherCAT | MECHATROLINK-Ⅲ（选配）、EtherCAT | MECHATROLINK-Ⅲ（选配）、EtherCAT | ||
标准I/O | I16/O16 | I16/O16 | I16/O16 | I16/O16 | I16/O16 | I16/O16 |
最⼤拓展I/O | I32/O32 | I32/O32 | I64/O64 | I64/O64 | I128/O128 | I128/O128 |
(IoT)⼯业物联⽹ | 选配 | 选配 | 选配 | 选配 | 选配 | 选配 |
绝对值功能 | EtherCAT | MECHATROLINK-Ⅲ、EtherCAT、MODBUS 485、SSI绝对值 | MECHATROLINK-III/EtherCAT/MODBUS485/SSI绝对值 | MECHATROLINK-III/EtherCAT/MODBUS485/SSI绝对值 | ||
► 程序功能 | ||||||
编程指令（G代码） | 遵循国际规范 | 遵循国际规范 | 遵循国际规范 | 遵循国际规范 | 遵循国际规范 | 遵循国际规范 |
宏程序编程标准 | 支持(Macro B、Macro C) | 支持(Macro B、Macro C) | 支持(Macro B、Macro C) | 支持(Macro B、Macro C) | 支持(Macro B、Macro C) | 支持(Macro B、Macro C) |
背景编程 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
对话式智能 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
程序U盘传输 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
程序自动检错 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
程序锁功能 | 限制程式编辑（选配） | 限制程式编辑（选配） | 限制程式编辑（选配） | 限制程式编辑（选配） | 限制程式编辑（选配） | 限制程式编辑（选配） |
► 补偿功能 | ||||||
五轴刀尖点控制(RTCP) | 不支持 | 不支持 | 不支持 | 不支持 | 支持 | 支持 |
平滑刀尖功能（Smooth TCP） | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
► 补偿功能 | ||||||
锥度补偿 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
反向间隙补偿 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
圆弧尖角补偿 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
双向螺杆误差补偿 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
前馈补偿 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
双电机驱动消隙 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
滑枕挠度补偿 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
► G码指令 | ||||||
⾼精轨迹控制模式 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
路径平滑模式 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
NURBS曲线插补 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
螺⽛切削 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
⼑具偏置 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
⾼速啄式钻孔循环 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
左⼿攻⽛循环 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
精细搪孔循环 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
钻孔循环 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
孔底暂停钻孔循环 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
啄式钻孔循环 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
攻⽛循环 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
钻孔循环 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
⾼速钻孔循环 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
半⾃动精细搪孔循环 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
孔底暂停搪孔循环 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
多组⾼速⾼精参数 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
► ⾼速⾼精 | ||||||
主轴（C）轴动态定位 | 无需停止切换 可直接执行定位(需伺服主轴) | 无需停止切换 可直接执行定位(需伺服主轴) | 无需停止切换 可直接执行定位(需伺服主轴) | 无需停止切换 可直接执行定位(需伺服主轴) | 无需停止切换 可直接执行定位(需伺服主轴) | 无需停止切换 可直接执行定位(需伺服主轴) |
单节间不停顿模式 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
CONSTANT JERK控制 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
⾃动转⻆控制 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
圆弧半径速度限制 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
NURBS拟合 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
全闭环控制功能 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
► 辅助功能 | ||||||
⾃定义开机画⾯ | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
⾃定义M码 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
⾃定义G码 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
总线轴与泛⽤轴混⽤ | 不支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
IO重定义功能 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
倾斜轴加⼯ | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
倾斜平⾯加⼯ | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
DNC加⼯ | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
比例缩放 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
加减速类型 | 直线型（恒A）、S型（恒JERK） | 直线型（恒A）、S型（恒JERK） | 直线型（恒A）、S型（恒JERK） | 直线型（恒A）、S型（恒JERK） | 直线型（恒A）、S型（恒JERK） | 直线型（恒A）、S型（恒JERK） |
⼑具寿命管理 | 时间限制/次数限制管理 | 时间限制/次数限制管理 | 时间限制/次数限制管理 | 时间限制/次数限制管理 | 时间限制/次数限制管理 | 时间限制/次数限制管理 |
保护功能 | 安全门、硬极限、软极限、夹头未夹紧检测、刀库换刀检测 | 安全门、硬极限、软极限、夹头未夹紧检测、刀库换刀检测 | 安全门、硬极限、软极限、夹头未夹紧检测、刀库换刀检测 | 安全门、硬极限、软极限、夹头未夹紧检测、刀库换刀检测 | 安全门、硬极限、软极限、夹头未夹紧检测、刀库换刀检测 | 安全门、硬极限、软极限、夹头未夹紧检测、刀库换刀检测 |
⼿轮预测 | 手轮预测/手轮回退功能 | 手轮预测/手轮回退功能 | 手轮预测/手轮回退功能 | 手轮预测/手轮回退功能 | 手轮预测/手轮回退功能 | 手轮预测/手轮回退功能 |
⼿轮插断 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
再启动功能 | 程序断点自动寻找再启动、自定义再启动 | 程序断点自动寻找再启动、自定义再启动 | 程序断点自动寻找再启动、自定义再启动 | 程序断点自动寻找再启动、自定义再启动 | 程序断点自动寻找再启动、自定义再启动 | 程序断点自动寻找再启动、自定义再启动 |
多功能⼿轮 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
图形模拟 | 程式执行前图形预览，程式执行中动态描图 | 程式执行前图形预览，程式执行中动态描图 | 程式执行前图形预览，程式执行中动态描图 | 程式执行前图形预览，程式执行中动态描图 | 程式执行前图形预览，程式执行中动态描图 | 程式执行前图形预览，程式执行中动态描图 |
权限管理 | 参数权限管理 | 参数权限管理 | 参数权限管理 | 参数权限管理 | 参数权限管理 | 参数权限管理 |
万年历锁机 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
轴向负载监控 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
⽰波器功能 | 实时监控系统命令及伺服回授波形 | 实时监控系统命令及伺服回授波形 | 实时监控系统命令及伺服回授波形 | 实时监控系统命令及伺服回授波形 | 实时监控系统命令及伺服回授波形 | 实时监控系统命令及伺服回授波形 |
跟随误差检测 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
主轴转速到达检测 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
数据备份 | 程式备份、参数备份、刀补备份 | 程式备份、参数备份、刀补备份 | 程式备份、参数备份、刀补备份 | 程式备份、参数备份、刀补备份 | 程式备份、参数备份、刀补备份 | 程式备份、参数备份、刀补备份 |
攻⽛快速退⼑ | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
多样化⼑库 | 圆盘刀库、斗笠式刀库、客制化刀库 | 圆盘刀库、斗笠式刀库、客制化刀库 | 圆盘刀库、斗笠式刀库、客制化刀库 | 圆盘刀库、斗笠式刀库、客制化刀库 | 圆盘刀库、斗笠式刀库、客制化刀库 | 圆盘刀库、斗笠式刀库、客制化刀库 |
⾃动对⼑ | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
► 复合功能 | ||||||
多通道功能 | 不支持 | 不支持 | 支持（ 选配）16通道 | 支持（ 选配）16通道 | 支持（ 选配）16通道 | 支持（ 选配）16通道 |
多主轴攻牙 | 不支持 | 不支持 | 最大支持10个主轴同时攻牙 | 最大支持10个主轴同时攻牙 | 最大支持10个主轴同时攻牙 | 最大支持10个主轴同时攻牙 |
机械手独立通道控制 | 不支持 | 不支持 | 支持（ 选配） 使⽤G代码规划路径 | 支持（ 选配） 使⽤G代码规划路径 | 支持（ 选配） 使⽤G代码规划路径 | 支持（ 选配） 使⽤G代码规划路径 |
► 工具包 | ||||||
工业物联网 | 支持（选配） | 支持（选配） | 支持（选配） | 支持（选配） | 支持（选配） | 支持（选配） |
视觉检测 | 支持（选配） | 支持（选配） | 支持（选配） | 支持（选配） | 支持（选配） | 支持（选配） |
CAD/CAM | 支持（选配） | 支持（选配） | 支持（选配） | 支持（选配） | 支持（选配） | 支持（选配） |
