B系列10.4寸铣床数控系统（横式）
800MB3-H
关注次数：次
商品类型：800M系列
产品介绍
1. 高清液晶显示屏
2. 支持5轴联动刀尖跟随功能
3. 支持多轴多通道铣床控制

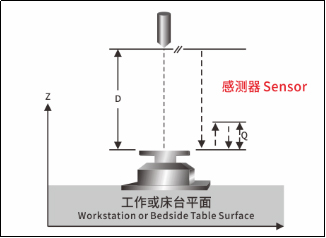

4. 五轴机床自动测量：配合对刀仪,自动测量刀长，配合触发式测头,自动测量旋转中心,旋转矢量，配合五轴RTCP功能的旋转矢量补偿,能有效解决旋转轴倾斜导致的加工精度不足。
5. 支持倾斜平面加工
6. 支持选配物联网，实时获取加工数据，管理更方便
硬件介绍
1. 多核CPU架构，超大算力平台，操作更流畅。
2. 配备2GB存储空间，程序运行流畅无阻，轻松驾驭多样任务。
3. 高抗干扰设计，通过4.5KV EFT测试，并通过CE认证。
4. 支持高稳定性RS485通迅，扩展周边设备更可靠。
5. 支持高速USB3.0通讯，资料备份，程序导入更快捷。
6. 支持超长时间掉电保持，用户实时数据记录更可靠。
7. 采用高分辨率彩色显示，显示更加清晰
8. IO点数最大支持128位。
9. 采用高性能CPU,作为数控系统的核心运算部件，负责处理和执行各种数控指令、程序以及进行数据运算等任务。高性能的CPU能够快速响应和处理大量的指令信息，确保系统的实时性和高效性。
10. 预读单节数8000 Block/s
11. 辅助面板旋钮式倍率切换、数码管显示当前刀号，操作更为便捷
12. 支持TCP/IP通信协议
软件（功能）介绍
1. RT-Linux嵌入式控制系统平台
2. 全编译执行模块
3. 组态型物联网开发平台
4. 远程协助故障诊断与升级
5. 平台化设计理念
6. 64 Bit高速高精轮廓控制
7. 常规图形对话式辅助程序编辑
8. 特殊曲线加工：支持抛物线、样条曲线的恒线速加工，使加工表面光洁度更高
9. 执行速度快：PLC扫描时间短，能快速响应加工指令，提高加工效率。
10. 支持五轴五联动RTCP功能
11. 支持选配视觉检测功能
12. 支持选配CADCAM功能，让平面加工变得更简单。
13. 800系列控制器最大可以支持到10个高速攻牙模组，达到单机多产的效果。对应相同程序，根据需求可以指定攻牙主轴，以及组合攻牙，从而提高生产效率。
14. 由系统整合电机编码器回授信号和光栅尺回授信号进行实时补偿,降低机械间隙的影响,确保机械终端定位精度。
特色功能

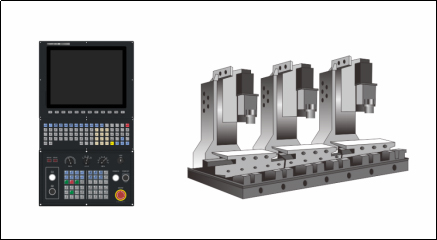

1. 多主轴攻牙
高阶型控制器最大可支持10个高速攻牙模组，达到单机多产的效果。对应相同程序，根据需求可指定攻牙主轴，组合攻牙，提高生产效率。

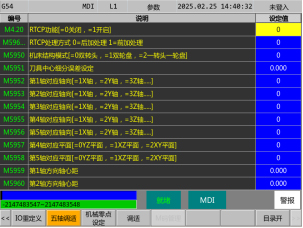

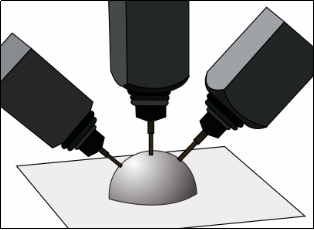

2. 刀尖点控制RTCP功能
控制器提供三维刀长补偿，客户只需在CAM软件上计算工件轮廓坐标点，系统会自动计算刀尖点位置，保证刀尖点在加工轮廓曲面上。
3. 五轴机床自动测量功能
配合五轴RTCP功能的旋转矢量补偿，能有效解决旋转轴倾斜导致的加工精度不足。
配合触发式测头，自动测量旋转中心，旋转矢量。

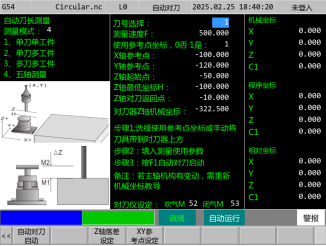

配合对刀仪，自动测量刀长。

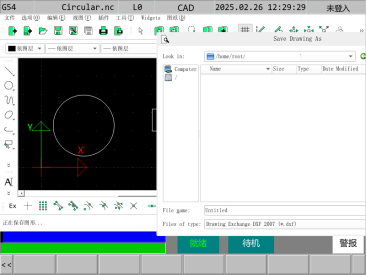

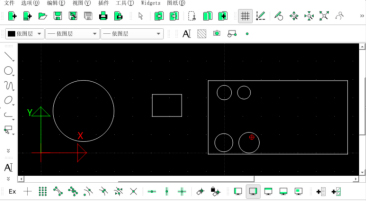

4. CAD智能绘图模块功能
可进行CAD图形绘制，绘制图形快捷方便，操作简单，同时对接CAM模块可以完成各类加工任务,提高编程效率。

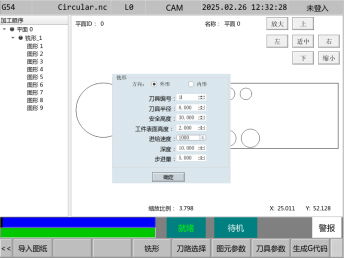

5. CAM智能编辑模块功能
可通过CAD图形与机床系统互连，并能以对话式对图形进行编辑。将2D图形导入系统，通过一定的编辑后生成相应的G代码从而达到铣形、铣槽、钻孔、攻牙的目的。
产品系列 | 400M | 600M | 800M | |||
功能选型 | 400MA | 600MB | 800MC | |||
产品型号 | 400MA1-H | 400MA2-H(V) 400MA3-H(V) 400MA4-V | 600MB2-H(V) | 600MB3-H(V) 600MB4-V | 800MC2-H(V) | 800MC3-H(V) 800MC4-V |
► 系统规格 | ||||||
安装⽅式 | 横式 | 立式/横式 | 立式/横式 | 立式/横式 | 立式/横式 | 立式/横式 |
显⽰屏尺⼨ | 7寸 | 8寸/10.4寸/15寸 | 8寸/10.4寸/15寸 | 8寸/10.4寸/15寸 | 8寸/10.4寸/15寸 | 8寸/10.4寸/15寸 |
最⼤轴数（含主轴） | 标准6(最大6) | 标准4(最大6) | 标准7(最大14) | 标准7(最大14) | 标准7(最大28) | 标准7(最大28) |
最⼤通道数 | 标准1(最大1) | 标准1(最大1) | 标准1(最大2) | 标准1(最大2) | 标准7(最大4) | 标准7(最大4) |
单个通道最⼤联动轴数 | 4（XYZA） | 4（XYZA） | 5（XYZAB或XYZAC或XYZBC） | 5（XYZAB或XYZAC或XYZBC） | 5（XYZAB或XYZAC或XYZBC），带RTCP | 5（XYZAB或XYZAC或XYZBC），带RTCP |
单个通道最⼤主轴数量 | 标准1（最大1） | 标准1（最大1） | 标准1（最大3） | 标准1（最大3） | 标准1（最大10） | 标准1（最大10） |
应用场合（轴向分布） | 经济型铣床、简易铣床、炮塔铣、桌面铣床、钻攻机： XYZ+主轴+刀库 XYZ+第4轴+主轴+刀库 | 加工中心、钻攻机： 【XYZ+主轴+刀库 】*通道 【XYZ+第四轴+主轴+刀库】*通道 【XYZ+第四、五轴+主轴+刀库】*通道 | 五轴五联动加工中心(带RTCP)、多通道铣床（三通道及以上）： 【XYZ+第四、五轴+主轴+刀库】*通道 | |||
DA/AD | 选配拓展 | 选配拓展 | 选配拓展 | 选配拓展 | 选配拓展 | 选配拓展 |
操作系统 | LinuxRT | LinuxRT | LinuxRT | LinuxRT | LinuxRT | LinuxRT |
内存 | 1GB | 2GB | 2GB | 2GB | 2GB | 2GB |
程式容量 | 4GB | 4GB | 8GB | 8GB | 8GB | 8GB |
预读单节数 | 1000b/s | 1000b/s | 2000b/s | 2000b/s | 8000b/s | 8000b/s |
最⼤⼑具补偿组数 | 160组 | 160组 | 160组 | 160组 | 160组 | 160组 |
传输 | USB/RS485/LAN/WIFI | USB/RS485/LAN/WIFI | USB/RS485/LAN/WIFI | USB/RS485/LAN/WIFI | USB/RS485/LAN/WIFI | USB/RS485/LAN/WIFI |
总线功能 | EtherCAT总线 | MECHATROLINK-Ⅲ（选配）、EtherCAT | MECHATROLINK-Ⅲ（选配）、EtherCAT | MECHATROLINK-Ⅲ（选配）、EtherCAT | ||
标准I/O | I16/O16 | I16/O16 | I16/O16 | I16/O16 | I16/O16 | I16/O16 |
最⼤拓展I/O | I32/O32 | I32/O32 | I64/O64 | I64/O64 | I128/O128 | I128/O128 |
(IoT)⼯业物联⽹ | 选配 | 选配 | 选配 | 选配 | 选配 | 选配 |
绝对值功能 | EtherCAT | MECHATROLINK-Ⅲ、EtherCAT、MODBUS 485、SSI绝对值 | MECHATROLINK-III/EtherCAT/MODBUS485/SSI绝对值 | MECHATROLINK-III/EtherCAT/MODBUS485/SSI绝对值 | ||
► 程序功能 | ||||||
编程指令（G代码） | 遵循国际规范 | 遵循国际规范 | 遵循国际规范 | 遵循国际规范 | 遵循国际规范 | 遵循国际规范 |
宏程序编程标准 | 支持(Macro B、Macro C) | 支持(Macro B、Macro C) | 支持(Macro B、Macro C) | 支持(Macro B、Macro C) | 支持(Macro B、Macro C) | 支持(Macro B、Macro C) |
背景编程 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
对话式智能 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
程序U盘传输 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
程序自动检错 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
程序锁功能 | 限制程式编辑（选配） | 限制程式编辑（选配） | 限制程式编辑（选配） | 限制程式编辑（选配） | 限制程式编辑（选配） | 限制程式编辑（选配） |
► 补偿功能 | ||||||
五轴刀尖点控制(RTCP) | 不支持 | 不支持 | 不支持 | 不支持 | 支持 | 支持 |
平滑刀尖功能（Smooth TCP） | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
► 补偿功能 | ||||||
锥度补偿 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
反向间隙补偿 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
圆弧尖角补偿 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
双向螺杆误差补偿 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
前馈补偿 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
双电机驱动消隙 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
滑枕挠度补偿 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
► G码指令 | ||||||
⾼精轨迹控制模式 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
路径平滑模式 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
NURBS曲线插补 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
螺⽛切削 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
⼑具偏置 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
⾼速啄式钻孔循环 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
左⼿攻⽛循环 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
精细搪孔循环 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
钻孔循环 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
孔底暂停钻孔循环 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
啄式钻孔循环 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
攻⽛循环 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
钻孔循环 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
⾼速钻孔循环 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
半⾃动精细搪孔循环 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
孔底暂停搪孔循环 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
多组⾼速⾼精参数 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
► ⾼速⾼精 | ||||||
主轴（C）轴动态定位 | 无需停止切换 可直接执行定位(需伺服主轴) | 无需停止切换 可直接执行定位(需伺服主轴) | 无需停止切换 可直接执行定位(需伺服主轴) | 无需停止切换 可直接执行定位(需伺服主轴) | 无需停止切换 可直接执行定位(需伺服主轴) | 无需停止切换 可直接执行定位(需伺服主轴) |
单节间不停顿模式 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
CONSTANT JERK控制 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
⾃动转⻆控制 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
圆弧半径速度限制 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
NURBS拟合 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
全闭环控制功能 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
► 辅助功能 | ||||||
⾃定义开机画⾯ | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
⾃定义M码 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
⾃定义G码 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
总线轴与泛⽤轴混⽤ | 不支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
IO重定义功能 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
倾斜轴加⼯ | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
倾斜平⾯加⼯ | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
DNC加⼯ | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
比例缩放 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
加减速类型 | 直线型（恒A）、S型（恒JERK） | 直线型（恒A）、S型（恒JERK） | 直线型（恒A）、S型（恒JERK） | 直线型（恒A）、S型（恒JERK） | 直线型（恒A）、S型（恒JERK） | 直线型（恒A）、S型（恒JERK） |
⼑具寿命管理 | 时间限制/次数限制管理 | 时间限制/次数限制管理 | 时间限制/次数限制管理 | 时间限制/次数限制管理 | 时间限制/次数限制管理 | 时间限制/次数限制管理 |
保护功能 | 安全门、硬极限、软极限、夹头未夹紧检测、刀库换刀检测 | 安全门、硬极限、软极限、夹头未夹紧检测、刀库换刀检测 | 安全门、硬极限、软极限、夹头未夹紧检测、刀库换刀检测 | 安全门、硬极限、软极限、夹头未夹紧检测、刀库换刀检测 | 安全门、硬极限、软极限、夹头未夹紧检测、刀库换刀检测 | 安全门、硬极限、软极限、夹头未夹紧检测、刀库换刀检测 |
⼿轮预测 | 手轮预测/手轮回退功能 | 手轮预测/手轮回退功能 | 手轮预测/手轮回退功能 | 手轮预测/手轮回退功能 | 手轮预测/手轮回退功能 | 手轮预测/手轮回退功能 |
⼿轮插断 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
再启动功能 | 程序断点自动寻找再启动、自定义再启动 | 程序断点自动寻找再启动、自定义再启动 | 程序断点自动寻找再启动、自定义再启动 | 程序断点自动寻找再启动、自定义再启动 | 程序断点自动寻找再启动、自定义再启动 | 程序断点自动寻找再启动、自定义再启动 |
多功能⼿轮 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
图形模拟 | 程式执行前图形预览，程式执行中动态描图 | 程式执行前图形预览，程式执行中动态描图 | 程式执行前图形预览，程式执行中动态描图 | 程式执行前图形预览，程式执行中动态描图 | 程式执行前图形预览，程式执行中动态描图 | 程式执行前图形预览，程式执行中动态描图 |
权限管理 | 参数权限管理 | 参数权限管理 | 参数权限管理 | 参数权限管理 | 参数权限管理 | 参数权限管理 |
万年历锁机 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
轴向负载监控 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
⽰波器功能 | 实时监控系统命令及伺服回授波形 | 实时监控系统命令及伺服回授波形 | 实时监控系统命令及伺服回授波形 | 实时监控系统命令及伺服回授波形 | 实时监控系统命令及伺服回授波形 | 实时监控系统命令及伺服回授波形 |
跟随误差检测 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
主轴转速到达检测 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
数据备份 | 程式备份、参数备份、刀补备份 | 程式备份、参数备份、刀补备份 | 程式备份、参数备份、刀补备份 | 程式备份、参数备份、刀补备份 | 程式备份、参数备份、刀补备份 | 程式备份、参数备份、刀补备份 |
攻⽛快速退⼑ | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
多样化⼑库 | 圆盘刀库、斗笠式刀库、客制化刀库 | 圆盘刀库、斗笠式刀库、客制化刀库 | 圆盘刀库、斗笠式刀库、客制化刀库 | 圆盘刀库、斗笠式刀库、客制化刀库 | 圆盘刀库、斗笠式刀库、客制化刀库 | 圆盘刀库、斗笠式刀库、客制化刀库 |
⾃动对⼑ | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
► 复合功能 | ||||||
多通道功能 | 不支持 | 不支持 | 支持（ 选配）16通道 | 支持（ 选配）16通道 | 支持（ 选配）16通道 | 支持（ 选配）16通道 |
多主轴攻牙 | 不支持 | 不支持 | 最大支持10个主轴同时攻牙 | 最大支持10个主轴同时攻牙 | 最大支持10个主轴同时攻牙 | 最大支持10个主轴同时攻牙 |
机械手独立通道控制 | 不支持 | 不支持 | 支持（ 选配） 使⽤G代码规划路径 | 支持（ 选配） 使⽤G代码规划路径 | 支持（ 选配） 使⽤G代码规划路径 | 支持（ 选配） 使⽤G代码规划路径 |
► 工具包 | ||||||
工业物联网 | 支持（选配） | 支持（选配） | 支持（选配） | 支持（选配） | 支持（选配） | 支持（选配） |
视觉检测 | 支持（选配） | 支持（选配） | 支持（选配） | 支持（选配） | 支持（选配） | 支持（选配） |
CAD/CAM | 支持（选配） | 支持（选配） | 支持（选配） | 支持（选配） | 支持（选配） | 支持（选配） |
