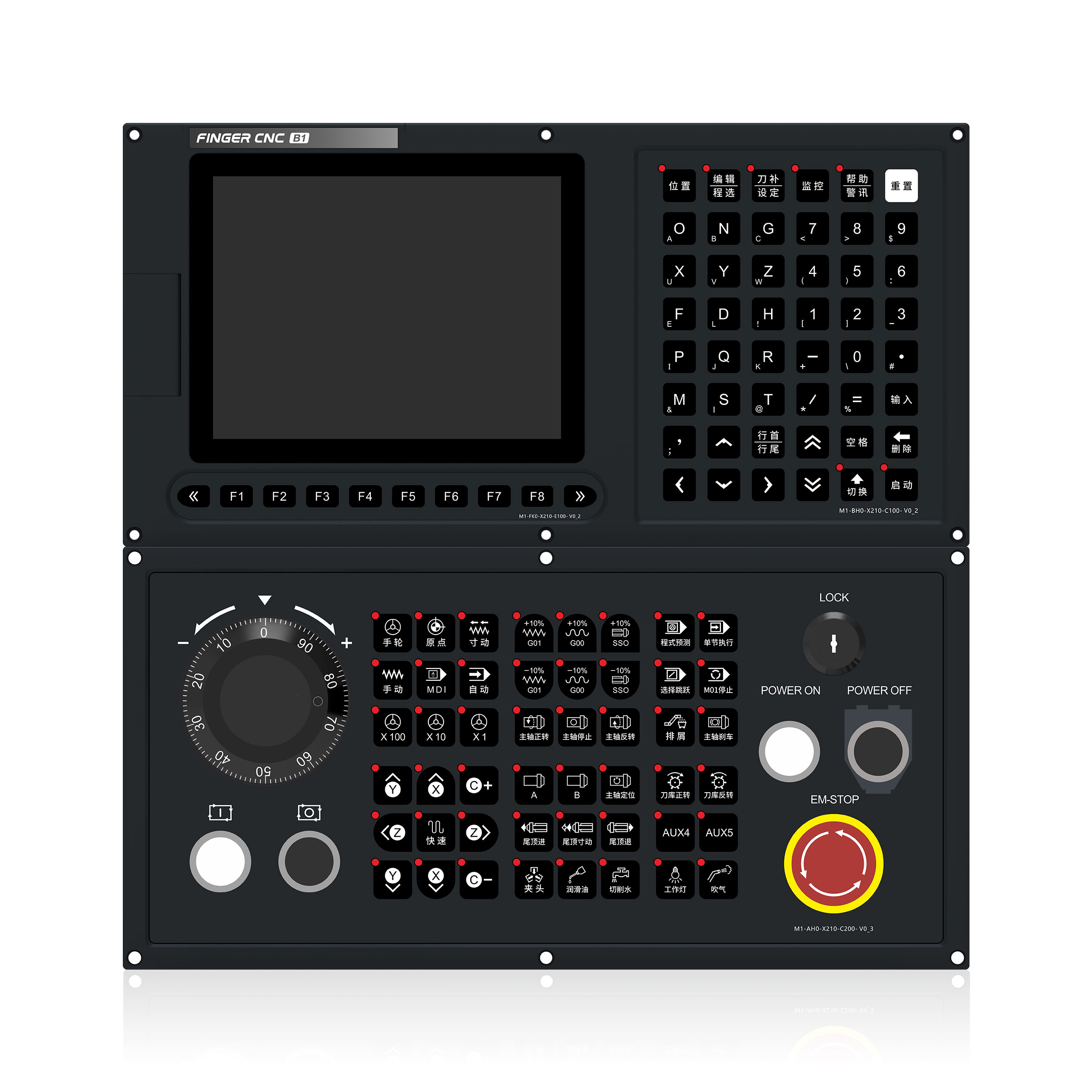

B系列8寸车床数控系统（横式）
300TA2-H
关注次数：次
商品类型：300T系列
产品介绍
1. 支持物联网接口，实时获取加工数据，管理更方便。
2. 支持极坐标插补：通过直角坐标系编辑指令，可实现直线轴与旋转轴的插补轮廓控制，应用场景：凸轮加工、工件外径铣削加工、不规则工件铣削。
3. 支持多边形切削（飞刀）：多边形切削技术利用多主轴配置，实现多边形快速车削，大幅提高加工效率。
硬件介绍
1. 多核CPU架构，超大算力平台，操作更流畅
2. 配备2GB海量存储空间，程序运行流畅无阻，轻松驾驭多样任务。
3. 高抗干扰设计，通过4.5KV EFT测试，并通过CE认证
4. 支持高稳定性RS485通迅，扩展周边设备更可靠
5. 支持高速USB3.0通讯，资料备份，程序导入更快捷。
6. 拥有超长掉电保持功能，用户数据实时记录，稳定可靠。
7. 更为合理的按键布局以及人机工程设计，操作更便捷。
8. 预读单节数1000 Block/s。
9. IO点数最大支持32位。
10. 一体式的辅助面板设计，更合理的按键布局。
11. 采用高性能CPU,作为数控系统的核心运算部件，负责处理和执行各种数控指令、程序以及进行数据运算等任务。高性能的CPU能够快速响应和处理大量的指令信息，确保系统的实时性和高效性。
12. 高分辨率视窗显示，可视化效果更佳。
13. 8寸操作面板黑色面膜设计，防护性更好，耐用性更强，操作更轻松。
14. 10.4寸及15寸彩色按键设计，用颜色区分不同功能按键，识别度更高，机械式按键，操作更轻松。
15. 旋钮式倍率切换方式，操作更直观，更方便。
16. 增加数码管显示当前刀号，当前刀号更直观明显。
软件（功能）介绍
1. Linux RT操作系统，实时性更高，速度更快
2. 开放式UI平台与PLC平台为开发者与系统集成商提供了无限的创新空间与灵活性，促进了技术的快速迭代与深度整合，加速了智能化解决方案的部署与优化，最终为用户带来更加丰富、高效且定制化的服务体验。
3. 权限的自由分配能够显著提升系统的灵活性与个性化，确保每位用户或角色都能获得恰到好处的访问权限，保障安全性。
4. 支持图形仿真、对话式编程、M码自定义功能。
5. 支持刀具寿命管理与操作记录功能，确保生产过程的精准追踪与高效维护。
6. 执行速度快：PLC扫描时间短，能快速响应加工指令，提高加工效率。
7. 最大可支持40组刀补组数，满足复杂加工需求，提升生产效率。
8. 手轮预测功能、程序单节执行功能，试加工过程中，可使用手轮前进后退控制机台加工的速度与方向，回退功能有效避免因编程错误而导致的撞机。
特色功能
1. 极坐标插补+圆柱插补
通过直角坐标系编辑指令，可实现直线轴与旋转轴的插补轮廓控制。应用场景：凸轮加工、工件外径铣削加工、不规则工件铣削。
用角度指令的旋转轴移动量在内部转换为外表面上的直线轴距离，便于跟其他轴进行直线或圆弧插补。可极大简化圆柱表面加工编程。

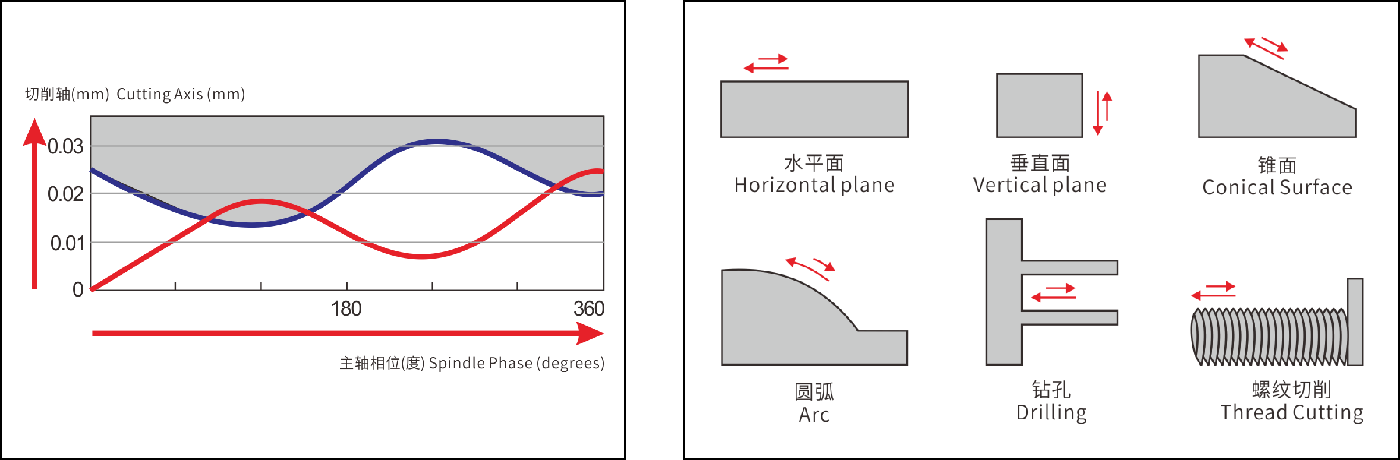

2. 断屑功能
亿达“全同步”断屑技术，通过低成本解决方案，完美满足车床车削的断屑技术要求。在不同转速下，实现断削一致性。确保加工过程稳定，提高加工精度。大幅度减少人为干预，甚至实现不干预操作。降低操作难度，提高加工效率。
产品系列 | 300T | 400T | 600T | 800T | ||
功能选型 | 300TA | 400TA | 400TB | 600TC | 800TC | |

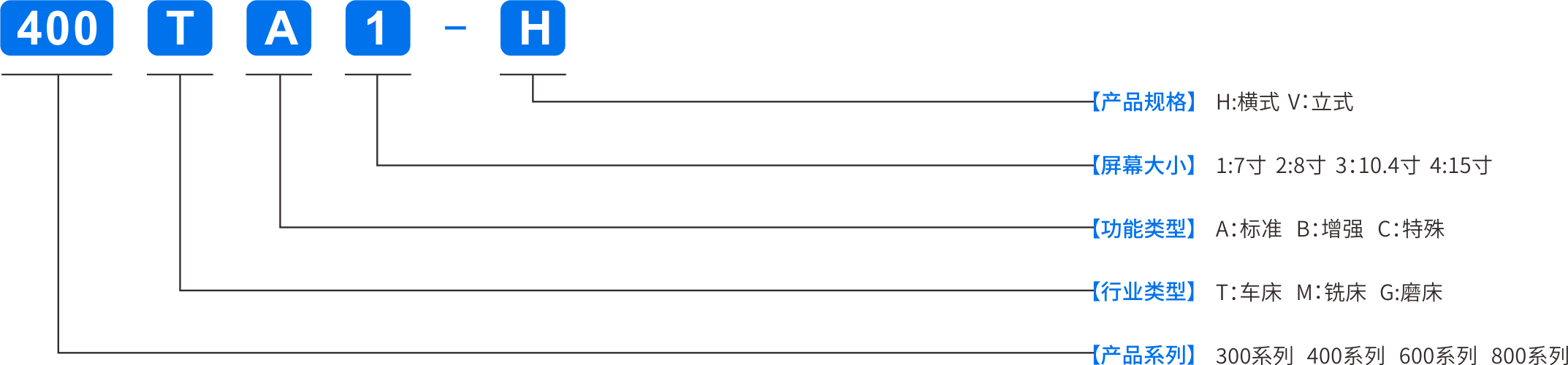

产品型号 | 300TA1-H | 300TA2-H（V） | 400TA2-H(V) | 400TB2-H(V) | 600TC2-H(V) | 800TC2-H(V) |
※ 系统规格 | ||||||
安装⽅式 | 横式 | 横式/立式 | 横式/立式 | 横式/立式 | 横式/立式 | 横式/立式 |
显⽰屏尺⼨ | 7⼨ | 8.4寸/10.4寸/15寸 | 8.4寸/10.4寸/15寸 | 8.4寸/10.4寸/15寸 | 8.4寸/10.4寸/15寸 | 8.4寸/10.4寸/15寸 |
最⼤轴数（含主轴） | 标准5（最大5） | 标准6（最大6） | 标准9（最大9） | 标准9（最大9） | 标准11（最大11） | 标准20（最大20） |
最⼤通道数 | 1（1） | 1（1） | 2 | 2 | 2 | 3 |
单个通道最⼤联动轴数 | 3（XZC） | 3（XZC） | 3（XZC） | 3（XZC） | 4(XYZC) | 5(XYZAC) |
单个通道最⼤主轴数量 | 标准2（最大2） | 标准2（最大2） | 标准3（最大3） | 标准3（最大3） | 标准4（最大4） | 标准6（最大9） |
DA/AD | 选配 | 选配 | 选配 | 选配 | 选配 | 选配 |
操作系统 | LinuxRT | LinuxRT | LinuxRT | LinuxRT | LinuxRT | LinuxRT |
内存 | 2GB | 2GB | 2GB | 2GB | 2GB | 2GB |
程式容量 | 8GB | 8GB | 8GB | 8GB | 8GB | 8GB |
预读单节数 | 1000 Block/s | 1000 Block/s | 2000 Block/s | 2000 Block/s | 4000 Block/s | 8000 Block/s |
最⼤⼑具补偿组数 | 40组 | 40组 | 160组 | 160组 | 160组 | 160组 |
传输 | USB/RS232/RS485/LAN/WIFI | USB/RS232/RS485/LAN/WIFI | USB/RS232/RS485/LAN/WIFI | USB/RS232/RS485/LAN/WIFI | USB/RS232/RS485/LAN/WIFI | USB/RS232/RS485/LAN/WIFI |
最⼤拓展I/O | I32/O32 | I32/O32 | I64/O64 | I64/O64 | I128/O128 | I256/O256 |
(IoT)⼯业物联⽹ | 选配 | 选配 | 选配 | 选配 | 选配 | 选配 |
总线伺服 | MECHATROLINK-lll(选配)、EtherCAT | MECHATROLINK-lll(选配)、EtherCAT | MECHATROLINK-lll(选配)、EtherCAT | MECHATROLINK-lll(选配)、EtherCAT | MECHATROLINK-lll(选配)、EtherCAT | MECHATROLINK-lll(选配)、EtherCAT |
总线主轴 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
通讯功能 | ModbusTcp、RS232、RS485 | ModbusTcp、RS232、RS485 | ModbusTcp、RS232、RS485 | ModbusTcp、RS232、RS485 | ModbusTcp、RS485、SSI绝对值（选配） | ModbusTcp、RS485、SSI绝对值（选配） |
标准i/o | 总线轴卡(含2个脉冲口)：I24/O16 | 总线轴卡(含2个脉冲口)：I24/O16 | 总线轴卡(含2个脉冲口)：I24/O16 | 总线轴卡(含2个脉冲口)：I24/O16 | 总线轴卡(含2个脉冲口)：I24/O16 | 总线轴卡(含2个脉冲口)：I24/O16 |
※ 程序功能 | ||||||
编程指令（G代码） | 遵循国际规范 | 遵循国际规范 | 遵循国际规范 | 遵循国际规范 | 遵循国际规范 | 遵循国际规范 |
宏程序编程标准 | 支持（Macro B、Macro C） | 支持（Macro B、Macro C） | 支持（Macro B、Macro C） | 支持（Macro B、Macro C） | 支持（Macro B、Macro C） | 支持（Macro B、Macro C） |
背景编程 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
对话式智能 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
程序U盘传输 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
程序⾃动检错 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
程序锁功能 | 选配 | 选配 | 选配 | 选配 | 选配 | 选配 |
※ 补偿功能 | ||||||
锥度补偿 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
反向间隙补偿 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
圆弧尖⻆补偿 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
双向螺杆误差补偿 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
前馈补偿 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
冷热机温度补偿 | 不支持 | 不支持 | 不支持 | 支持 | 支持 | 支持 |
※ ⾼速⾼精 | ||||||
主轴（C）轴动态定位 | 支持（需配伺服主轴） | 支持（需配伺服主轴） | 支持（需配伺服主轴） | 支持（需配伺服主轴） | 支持（需配伺服主轴） | 支持（需配伺服主轴） |
单节间不停顿模式 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
全闭环控制功能 | 不支持 | 不支持 | 支持 | 支持 | 速度控制全闭环(ab相反馈,ssi反馈-选配) | 速度控制全闭环(ab相反馈,ssi反馈-选配) |
※ 辅助功能 | ||||||
⾃定义开机画⾯ | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
⾃定义M码 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
⾃定义G码 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
总线轴与泛⽤轴混⽤ | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
IO重定义功能 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
倾斜轴加⼯ | 不支持 | 不支持 | 不支持 | 不支持 | 支持 | 支持 |
倾斜平⾯加⼯ | 不支持 | 不支持 | 不支持 | 不支持 | 支持 | 支持 |
DNC加工 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
比例缩放 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
加减速类型 | 直线型(恒A)、S型(恒JERK) | 直线型(恒A)、S型(恒JERK) | 直线型(恒A)、S型(恒JERK) | 直线型(恒A)、S型(恒JERK) | 直线型(恒A)、S型(恒JERK) | 直线型(恒A)、S型(恒JERK) |
⼑具寿命管理 | 时间限制/次数限制管理 | 时间限制/次数限制管理 | 时间限制/次数限制管理 | 时间限制/次数限制管理 | 时间限制/次数限制管理 | 时间限制/次数限制管理 |
保护功能 | 安全门、硬极限、软极限、夹头未夹紧检测、刀塔换刀检测 | 安全门、硬极限、软极限、夹头未夹紧检测、刀塔换刀检测 | 安全门、硬极限、软极限、夹头未夹紧检测、刀塔换刀检测 | 安全门、硬极限、软极限、夹头未夹紧检测、刀塔换刀检测 | 安全门、硬极限、软极限、夹头未夹紧检测、刀塔换刀检测 | 安全门、硬极限、软极限、夹头未夹紧检测、刀塔换刀检测 |
手轮预测 | 程式预测/程式回退功能 | 程式预测/程式回退功能 | 程式预测/程式回退功能 | 程式预测/程式回退功能 | 程式预测/程式回退功能 | 程式预测/程式回退功能 |
⼿轮插断 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
再启动功能 | 程序断点自动寻找再启动、自定义再启动 | 程序断点自动寻找再启动、自定义再启动 | 程序断点自动寻找再启动、自定义再启动 | 程序断点自动寻找再启动、自定义再启动 | 程序断点自动寻找再启动、自定义再启动 | 程序断点自动寻找再启动、自定义再启动 |
多功能⼿轮 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
图形模拟 | 程式执行前图形预览，程式执行中动态描图 | 程式执行前图形预览，程式执行中动态描图 | 程式执行前图形预览，程式执行中动态描图 | 程式执行前图形预览，程式执行中动态描图 | 程式执行前图形预览，程式执行中动态描图 | 程式执行前图形预览，程式执行中动态描图 |
权限管理 | 参数权限管理 | 参数权限管理 | 参数权限管理 | 参数权限管理 | 参数权限管理 | 参数权限管理 |
万年历锁机 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
轴向负载监控 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
⽰波器功能 | 实时监控系统命令及伺服回授波形 | 实时监控系统命令及伺服回授波形 | 实时监控系统命令及伺服回授波形 | 实时监控系统命令及伺服回授波形 | 实时监控系统命令及伺服回授波形 | 实时监控系统命令及伺服回授波形 |
跟随误差检测 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
主轴转速到达检测 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
数据备份 | 程式备份、参数备份、刀补备份 | 程式备份、参数备份、刀补备份 | 程式备份、参数备份、刀补备份 | 程式备份、参数备份、刀补备份 | 程式备份、参数备份、刀补备份 | 程式备份、参数备份、刀补备份 |
攻⽛快速退⼑ | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
※ 刀塔 | ||||||
刀塔 | 电动刀塔、液压刀塔、伺服刀塔、轴控刀塔 | 电动刀塔、液压刀塔、伺服刀塔、轴控刀塔 | 电动刀塔、液压刀塔、伺服刀塔、轴控刀塔 | 电动刀塔、液压刀塔、伺服刀塔、轴控刀塔 | 电动刀塔、液压刀塔、伺服刀塔、轴控刀塔 | 电动刀塔、液压刀塔、伺服刀塔、轴控刀塔 |
※ 可编程尾顶（伺服尾顶） | ||||||
可编程尾顶 | 不支持 | 不支持 | 不支持 | 支持 | 支持 | 支持 |
※ 切削功能 | ||||||
抛物线插补 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
椭圆插补 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
圆柱插补 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
三维圆弧插补 | 不支持 | 不支持 | 任意三轴笛卡尔坐标系内的空间球面插补 | 任意三轴笛卡尔坐标系内的空间球面插补 | 任意三轴笛卡尔坐标系内的空间球面插补 | 任意三轴笛卡尔坐标系内的空间球面插补 |
多边形插补（飞刀） | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
极坐标插补 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
攻牙 | G84/G88 | G84/G88 | G84/G88（支持倾斜攻牙） | G84/G90（支持倾斜攻牙） | G84/G92（倾斜攻牙） | G84/G96（倾斜攻牙） |
螺纹切削 | 螺纹循环车削、多头螺纹、圆弧螺纹、斜螺纹、变距螺纹等车削 | 螺纹循环车削、多头螺纹、圆弧螺纹、斜螺纹、变距螺纹等车削 | 螺纹循环车削、多头螺纹、圆弧螺纹、斜螺纹、变距螺纹等车削 | 螺纹循环车削、多头螺纹、圆弧螺纹、斜螺纹、变距螺纹等车削 | 螺纹循环车削、多头螺纹、圆弧螺纹、斜螺纹、变距螺纹等车削 | 螺纹循环车削、多头螺纹、圆弧螺纹、斜螺纹、变距螺纹等车削 |
断屑车削 | 二代（直线、圆弧、螺纹断 | 二代（直线、圆弧、螺纹断 | 二代（直线、圆弧、螺纹断 | 二代（直线、圆弧、螺纹断 | 二代（直线、圆弧、螺纹断屑） | 二代（直线、圆弧、螺纹断屑） |
※ 五轴联动RTCP | ||||||
RTCP | 不支持 | 不支持 | 不支持 | 不支持 | 选配 | 选配 |
※ 视觉检测 | ||||||
视觉检测 | 选配 | 选配 | 选配 | 选配 | 选配 | 选配 |
※ 主轴SSV控制 | ||||||
主轴SSV | 不支持 | 不支持 | 不支持 | 支持 | 支持 | 支持 |
※ 公共轴 | ||||||
公共主轴 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
※ 同步轴控制 | ||||||
同主轴同时螺纹车削 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
双通道主轴同步 | 不支持 | 不支持 | 不支持 | 支持 | 支持 | 支持 |
轴耦合/交换/混合 | 不支持 | 不支持 | 不支持 | 支持 | 支持 | 支持 |
※ 机械手 | ||||||
机械手独立通道控制 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 |
